Quá trình tạo bản sao màu photo Xerox 6500
Máy Xerox 6500 màu máy photocopy đã được giới thiệu tháng 5 năm 1973, và làm bản sao đầy đủ màu sắc trên giấy plaine và transparents. 3M cung cấp một máy photocopy màu nhiều năm mà yêu cầu xử lý đặc biệt giấy cho mỗi bản sao. Xerox 6500 in 4 bản trong một phút với mực máy photo Xerox chính hãng cùng loại Xerox 6500 .

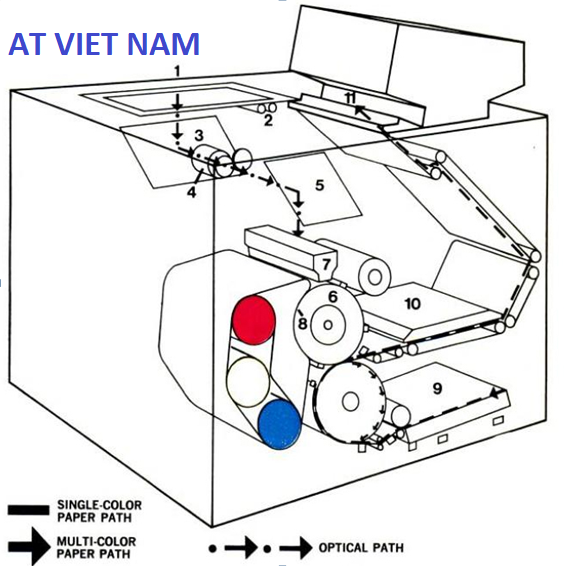

Quá trình tạo bản sao màu giải thích
Tài liệu đặt úp mặt xuống trên kính trục lăn (1)
được quét bằng các đèn di chuyển (2) ,
và hình ảnh của mình được chiếu lên gương đối tượng (3)
. Các hình ảnh được phản xạ từ gương đối tượng thông qua một hệ thống ống kính lọc màu tách (4) vào gương hình ảnh (5) .
Dự án gương này, bức ảnh thông qua hộp tiếp xúc (7) vào một cái trống ánh sáng sensitiv tích điện dương (6) .
Những hình ảnh ánh sáng, trong chu kỳ đầu tiên, đã qua một bộ lọc màu xanh lá cây và thải trống trong khu vực không phải hình ảnh. Tiếp theo, màu đỏ tía, màu bổ sung của bộ lọc, được áp dụng cho các hình ảnh tính tiềm ẩn còn lại ont trống với con lăn có chứa nam châm thanh (8) -detail, ở trên.
Tiêu cực đến tính mực photo Xerox , mà áo khoác hạt từ tàu sân bay, được đưa đến con lăn bằng mái chèo.
Các muc may photo Xerox bị hút vào hình ảnh tính trên trống; các hạt mang, mà còn trên các con lăn, được thu hồi.
Giấy từ khay (9) được tổ chức trên một cuộn chuyển tính, nơi thu hút các hình ảnh mực từ trống hợp kim và giữ nó trên giấy.
Loại giấy này được tổ chức vào cuộn chuyển đến ba hình ảnh tuần tự, tùy thuộc vào số lượng màu sắc lựa chọn.
Chu kỳ thứ hai cho thấy nhiều tài liệu thông qua một bộ lọc màu xanh, áp dụng mực màu vàng đăng ký chính xác hơn muc photo Xerox màu đỏ tươi.
Các chu kỳ cuối cùng sử dụng một fiter đỏ và áp dụng mực lục lam trong đỏ tươi và màu vàng. Giấy là vận chuyển đến nhiệt áp (10) , nơi nhiệt ngòi các toner màu lên giấy.
Các toner chảy cho một hình bóng để sao chép.
Các giấy bản sao đi vào khay tiếp nhận (11) .
6500 chạy trong đầy đủ màu, ba màu, hoặc màu đơn mode
